今天得跟大家伙儿聊聊我捣鼓这个“vlan平台”的事儿。也不是啥高大上的平台，就是我们办公室网络改造，用上了VLAN这玩意儿，感觉效果还挺明显的，所以记录一下过程。
为啥要搞这个？
起初，我们办公室网络那叫一个乱。就一台主交换机，接了下面好几个小交换机，然后所有的电脑、打印机、服务器啥的，全都连在同一个网段里。人少的时候还人一多，设备一多，那网络是肉眼可见的慢。有时候谁电脑中个毒，或者开了个啥P2P下载，整个办公室都跟着卡，真是头都大了。而且不同部门之间的数据也没个隔离，感觉也不太安全。财务的电脑和我们技术部的电脑在一个广播域里，想想也不太对劲。
开始琢磨和准备
后来我就琢磨着，得想个办法把这网络好好规划一下。上网扒拉资料，看到了VLAN这东西，说是能把一个物理网络划分成好几个逻辑上的独立网络，各个网络之间默认是不通的，能隔离广播，提高安全性。这不就是我想要的嘛
说干就干。第一步，我先是把我们现有的网络设备给摸了个底。还核心交换机是台可网管的，支持VLAN功能，这就好办了。要是傻瓜交换机，那我还得先申请预算换设备。
然后就是规划了。我们办公室主要有这么几个部门：
- 销售部： 主要就是日常办公，访问CRM系统。
- 技术部： 需要访问开发服务器，测试环境啥的，有时候也需要跟外网交互比较多。
- 行政财务部： 这个得重点保护，数据敏感。
- 访客网络： 以前客人来了，都直接连我们内部Wi-Fi，密码也简单，总觉得不踏实。这回也准备单独划个VLAN给访客用。
基于这个，我就初步定了几个VLAN ID，比如VLAN 10给销售，VLAN 20给技术，VLAN 30给行政财务，VLAN 99给访客。简单好记。
动手配置过程
规划好了，就该动手配置了。这个过程还是挺折腾的，毕竟是第一次弄，生怕搞错了整个网络都瘫痪了。
第一步，创建VLAN。
我先登录到我们那台核心交换机，界面还挺老旧的，不过功能都在。找到了VLAN管理的菜单，就开始新建VLAN。比如给销售部建一个VLAN 10，技术部VLAN 20，行政部VLAN 30，访客VLAN 99，就这么着。这一步倒是简单，就是填个ID和名称。
第二步，划分端口。

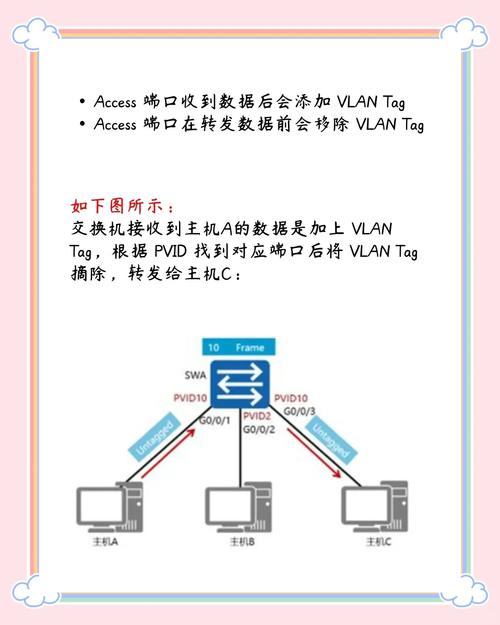

这步是关键。得想好哪个物理端口分配给哪个VLAN。我提前统计了各个部门的电脑都接在交换机的哪些口上。然后就在交换机配置里，把对应的端口模式从默认的access（或者有些叫untagged）改成指定VLAN的access模式。比如1到5口给销售部，那就把这几个口的PVID（端口VLAN ID）设成10，并且只允许VLAN 10的包通过。
第三步，配置Trunk口。
我们有好几台交换机，核心交换机下面还接着部门的小交换机。那连接这些交换机的口子，就不能是access模式了，得设置成Trunk模式（或者叫tagged模式）。这样，这个口子就能同时跑多个VLAN的数据了，数据包会打上VLAN标签，到了下一级交换机再根据标签分发。同样，连接路由器的那个口子，也得是Trunk，因为最终不同VLAN间的通信（如果需要的话）得靠路由器来实现。
第四步，路由器配置。
光在交换机上划分了VLAN还不行，不同VLAN之间默认是隔离的。如果我想让技术部的电脑能访问行政部的打印机（得有策略控制），那就得通过路由器做三层转发。我这边是在路由器上创建了子接口，每个子接口对应一个VLAN ID，并给它们配置上相应的IP地址作为各个VLAN的网关。
比如，VLAN 10的网段是192.168.10.0/24，网关就是192.168.10.1；VLAN 20的网段是192.168.20.0/24，网关就是192.168.20.1。这样，不同VLAN的设备通过各自的网关就能路由到其他VLAN了（还得在路由器上配置ACL访问控制列表，控制哪些VLAN之间可以互访，哪些不行）。
测试和收尾
一顿操作猛如虎，接下来就是紧张的测试环节了。我找了几个同事配合，分别在不同VLAN的电脑上ping一下网关，ping一下其他VLAN的电脑，再试试上网。一开始还真遇到点小问题，比如某个端口忘了划分，或者Trunk口配置漏了允许通过的VLAN ID。还耐着性子一点点排查，都解决了。
最明显的感觉就是，访客Wi-Fi单独隔离出去了，心里踏实多了。各个部门的网络也感觉清爽了不少，至少理论上广播风暴的影响范围小了，网络性能应该有所提升。而且要管理起来也方便了，哪个部门出问题，直接看对应VLAN的情况就行。
总结一下，搞这个VLAN平台，虽然前期规划和配置花了不少时间，但从长远来看还是挺值的。网络结构清晰了，安全性提高了，管理也方便了。对我自己来说，也是一次不错的实践经验积累。以后再遇到类似的网络规划，心里就有底了。
